M3 33-38 m3 Komple Uzunluk 11630mm Tank Uzunluğu 11150mm Yükseklik 3600mm Genişlik 2450mm Lastik Ölçüleri 385/65R 22.5

Şasi
Şasi monoblok şasi olarak imal edilecektir. Şasi malzemesi vakumsuz çekilmiş 12x120 ebatında çekilmiş St52 Lama ve Erdemir 6252 A1 (St52) Kalite 5mm sacdan imaldir. Tankın şasileri tankı
kucaklar biçimde olmakla birlikte eğilmeye ve burkulmalara karşı güçlendirme ped sacları kaynatılır. Tankın treyler şasi King-Pin bölgesine kadar tümleşik Kaynaklıdır

Dingil ve Lastikler
Dingiller her biri 12 ton taşıma kapasiteli (YEKSAN) AXS dingillerdir. Lastikler 385/65R 22.5 ebatında lastiklerdir.

Fren Sistemi
Fren sistemi otomatik cırcırlı ve WABCO ABS veya KNORR EBS sistemi ile donatılmıştır. Çift hatlı frenn sistemi mevcuttur. Çift hızlı, mekanik tip, 25 ton kapasiteli yerli taşıma ayakları kullanılır.

Diğer Özellikler

*King-pin DIN standartlarında uygun King-pin kullanılır.
*Treyler tamamen trafik kurallarına uygun şekilde E belgeli 24 Volt elektrik aksamı dizaynı yapılacaktır.
*Tankın sacı ERDEMİR 6252 A1 kalite 4mm dir. 5 bölme için yeterli sayıda dalga kıran kullanılarak imal edilir.
*Tankın vanalarının bir arada toplanıp kontrol edildiği dolaptır. Tank daire kesite sahip olduğu için dış kaynakları komple TOZALTI kaynağı ile yapılır. İçeride ki kaynaklar ise gaz altı kaynağı ile
yapılır.
*Dolum kapakları üstten her bir bölme için 40-50cm boğazlı 5 adettir. Boşaltma sağ tarafta kilitlenebilir dolap içerisinde her bir bölme (5Adet) için 4" ölçüsünde küresel vanalar ile yapılır.
*Sabit tip tampon
*Her teker için bütü çift tutuculu plastik çamurluk
*Yangın söndürme tüpü dolabı
*Sağ arka dingil arkasında takım dolabı
*Mekanik (halatlı) tip stepne taşıyıcı
*Sol yan tarafta bisikletlik korkuluğu
*Sabit yukarıya çıkış merdiveni ve aiağıdan mekanik açılır ve kapanır (sağ tarafda) üst alüminyum korkuluk.

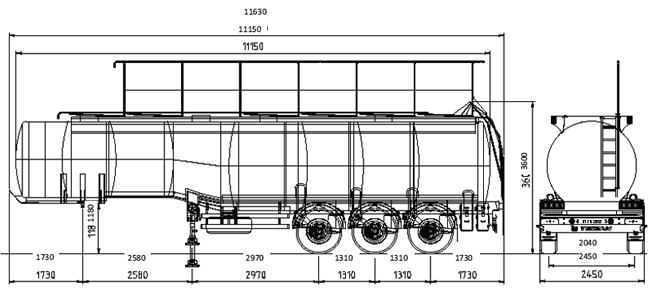

Teknik Çizim
