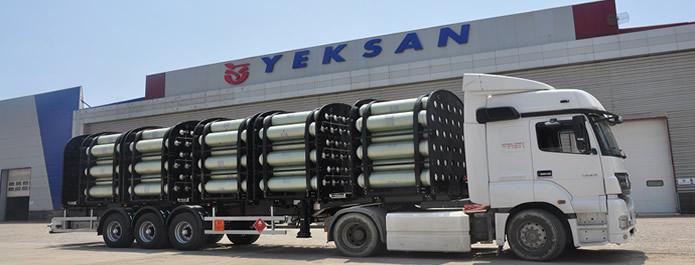

165'lik CNG Taşıyıcı Treyler

Teknik Özellikler

A- BORULAMA SİSTEMİ

Tüm kuruva , te, valf vana ve borular 316 titanyum alışımlı paslanmaz malzemeden imalat

Birleşme yerleri yüzüklü, havşalı sistem uçlar triple lok çift sızıntı önleyici güvenlik sistemi ile donatılmıştır.

Her bir 33'lu demetin tesisat çıkışına 316 titanyum alaşımlı malzemeden imal küresel vana

Tesisatın tüm bileşenleri demonte olduğu için sadece zarar gören veya arızalanan elemanın değiştirebilme kolaylığı sağlanmıştır

Dolum kutusunda 160 mm 400 bar kuru tip paslanmaz malzemeden imal manometre

Dolum kutusunda 316 l paslanmaz malzemeden imal ana kapatma iğne vanası

Dolum kutusunda 316 l paslanmaz küresel vana koyulmuştur

Borulama tesisatında kullanılan ana boruları 25 mm çapta (316 titanyum alaşımlı) paslanmaz çelikten imal

Borulama tesisatının tüp bağlantı ekleri 10 mm çapta titreşim önleyici dizayn ile 316 l paslanmaz borudan imaldır

Borulama tesisatında kullanılan 10 mm çapta borular sayesinde hızlı dolum imkanı. (muadillerinde bu çap 6 mm'dir)

B- DEMET SİSTEMİ

33 x 5 = 165 adet 150lt tüp montajı

5158 m3 cng kapasitesi

Katar ağırlığı 40,125 kg ile yasal sınırlar içerisindedir. (+ - %1 tölerans)

Treylerin boş ağırlığı 28.500 kg'dır

3 adet yürüyüş yolu koyulmuştur. her bir yürüyüş yoluna personel çıkış merdiveni koyulmuştur.

Her bir demet, yanmaz adr sertifikalı branda ile kapatılacaktır.

Çelik konsükriyon dın s355 mc malzemeden imal edilmiştir.

Ürünlerimiz adr sertifikalı en 13807 standardına uygun pi belgelidir.

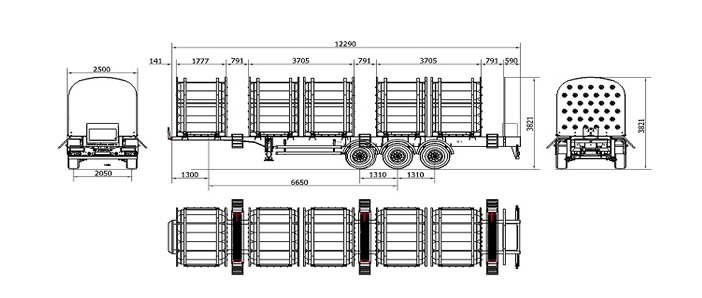

Teknik Çizim
